「곡탐」의 굽힘내구성 테스트

Flexible Array Probe「곡탐」의 내구성테스트를 실시하였습니다.

Flexible Array Probe「곡탐」은, 이제껏 불가능하다고 여겨왔던 표면직하 결함검출이 가능한 초음파 Array

Probe입니다.

항공기주익 및 플랜트배관, 용접부, 복합재료, 알루미늄 다이캐스팅등 다양한 재료에 적용이 가능합니다.

다음은,「곡탐」의 굽힘테스트에 관한 설명입니다.

굽힘내구성 테스트 반복횟수 30,000회,「곡탐」의 외관 및 파형, 감도의 이상유무를 테스트하고 있습니다.


굽힘내구성 테스트결과,「곡탐」의 외관 및 파형, 감도에 이상은 발견되지 않았습니다.

테스트방법 및 결과는 다음과 같습니다.


・시험대상:

「곡탐」5MHz、32CH


・측 정:


굽힘내구성 테스트장치에 R30mm 돌출한 아크릴수지를 설치한 후,「곡탐」을 1.5kgf하중으로 아크릴

수지에 압착하여 굽힘동작을 30,000회실시

Fig1.굽힘내구성 테스트 장면






        Fig.2「곡탐」내구성 테스트전 파형     Fig.3「곡탐」내구성 테스트후 파형

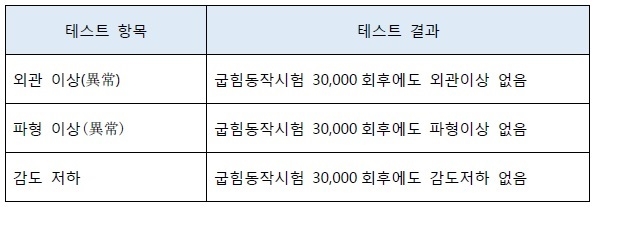

・결 과 :



「곡탐」관련 솔루션 예를 보시려면,

・탄소섬유강화플라스틱(CFRP)의 검사를 클릭하세요.



・용접비드의 검사
